Stazione meteorologica SL

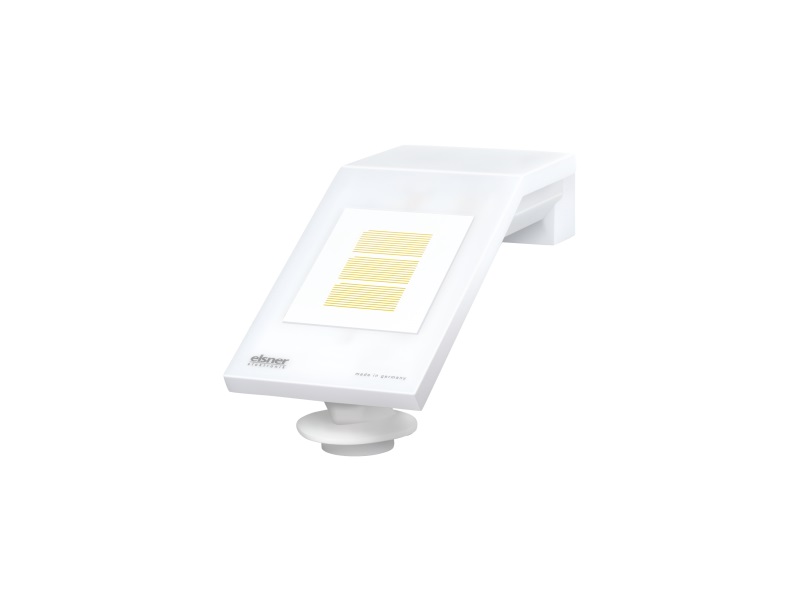

DettagliLa stazione meteorologica Suntracer KNX sl basic per il sistema di bus dell'edificio KNX misura la temperatura, la velocità del vento, la luminosità e rileva le precipitazioni. Tutti i valori possono essere utilizzati per controllare le uscite di commutazione dipendenti dal limite. Gli stati possono essere collegati tramite porte logiche AND e porte logiche OR. I moduli multifunzione modificano i dati di input, se necessario, mediante calcoli, interrogando una condizione o modificando il tipo di punto dati. L'alloggiamento compatto del Suntracer KNX sl basic contiene sensori, elettronica di valutazione ed elettronica dell'accoppiamento bus. Funzioni: - Misura della luminosità (intensità luminosa attuale) con 3 sensori. È possibile utilizzare valori singoli, massimo o misto. - Misurazione del vento: la forza del vento viene misurata elettronicamente e quindi silenziosamente e in modo affidabile, anche con grandine, neve e temperature sotto lo zero. Vengono inoltre registrate la turbolenza dell'aria e i venti in aumento nell'area del dispositivo. - Rilevazione delle precipitazioni: la superficie del sensore viene riscaldata in modo tale che solo le gocce e i fiocchi vengano riconosciuti come precipitazioni, ma non nebbia o rugiada. Se smette di piovere o nevica, il sensore si asciuga rapidamente di nuovo e il rapporto delle precipitazioni termina. - Misura della temperatura - Protezione antigelo per l'ombreggiatura - Commutazione delle uscite per tutti i valori misurati e calcolati. I valori limite possono essere impostati tramite parametri o tramite oggetti di comunicazione - 8 porte logiche AND e 8 porte logiche OR con 4 ingressi ciascuna. Tutti gli eventi di commutazione e 16 ingressi logici sotto forma di oggetti di comunicazione possono essere utilizzati come ingressi per le porte logiche. L'uscita di ciascun gate può essere configurata come 1 bit o 2 x 8 bit. - 8 moduli multifunzione (calcolatrici) per modificare i dati di input mediante calcoli, interrogando una condizione o modificando il tipo di punto dati. Dati tecnici: Custodia: plastica Colore: bianco / traslucido Installazione: protezione superficiale : IP 44 Dimensioni (LxAxP): 62 × 71 × 152 mm Peso: stazione meteorologica con supporto circa 90 g, temperatura ambiente: funzionamento da -30 a +50 gradi Celsius, Conservazione da -30 a +70 gradi Celsius Tensione ausiliaria: da 12 a 40 V CC, da 12 a 28 V CA Corrente ausiliaria: - a 12 V CC: max. 185 mA - a 24 V CC: max. 90 mA - a 24 V CA: max. 82 mA corrente bus: max. Uscita dati 10 mA : sensore di temperatura del campo di misura KNX +/- : da -30 a +50 gradi Sensore di vento del campo di misura in gradi Celsius : da 0 m / sa 35 m / s sensore di luminosità del campo di misura: da 0 Lux a 150.000 Lux
