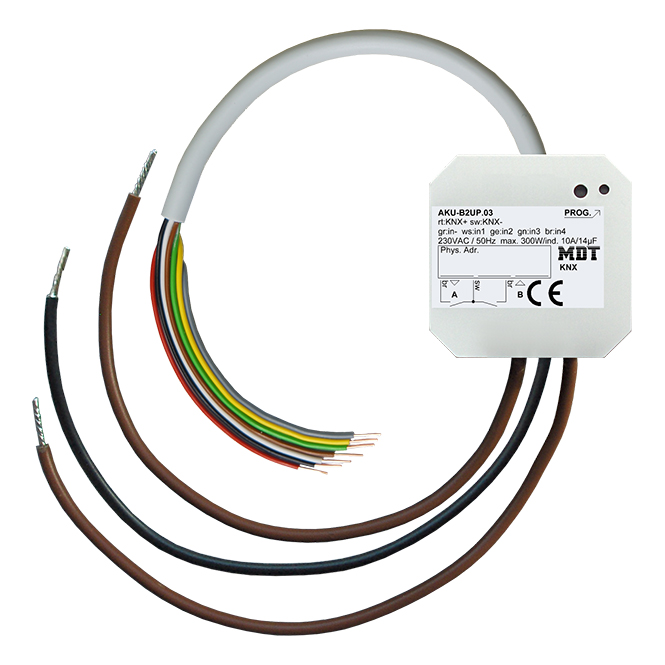

ATTUATORE 02 OUT 10A 04 IN

Prezzo riservato ai clienti

ATTUATORE 02 OUT 10A 04 I

COD: MDT AKU-B2UP.03 Categorie: , , , , , , , , Tag:

Descrizione

L’attuatore universale MDT con relè monostabile può essere utilizzato come attuatore di commutazione a 2 vie o attuatore per veneziane a 1 via e può essere programmato individualmente utilizzando l’ETS. È possibile scegliere tra funzioni di commutazione, allarme, centralizzazione e blocco, nonché ampie funzioni di calibrazione e posizionamento. È possibile raggiungere la posizione esatta in modalità jog e impostare tempi di corsa separati per su/giù.

L’attuatore universale MDT dispone di una pratica funzione di ventilazione e di un sistema automatico di ombreggiatura/inseguimento delle lamelle con calcolo della posizione del sole. È inoltre possibile programmare funzioni automatiche e di scena.
Il funzionamento come attuatore di commutazione consente la regolazione del riscaldamento con PWM da 0 a 100%.

In caso di interruzione della tensione di rete, tutte le uscite vengono disattivate. In caso di caduta o
ripristino della tensione bus, le posizioni di commutazione dei relè possono essere programmate individualmente per ciascun canale.

L’attuatore universale è destinato all’installazione in quadri elettrici. Il montaggio deve essere effettuato in locali interni asciutti. Per mettere in servizio e configurare l’attuatore per veneziane MDT è necessario l’ETS. La banca dati dei prodotti si trova sul sito web di MDT all’indirizzo www.de/Downloads.html

Caratteristiche del prodotto:
– Attuatore di commutazione a 2 vie / Attuatore per veneziane a 1 via
– Regolazione del riscaldamento con PWM 0-100%
– Ombreggiamento/inseguimento automatico delle lamelle con sole calcolo della posizione
– Pratica funzione di ventilazione (finestra aperta/inclinata)
– Funzioni temporali (ritardo on/off, funzione luci scale)
– Collegamenti logici, 8 scene per canale
– Funzioni centrali e oggetti di blocco per il funzionamento forzato
– Tempi di funzionamento, pausa e passo liberamente impostabili
– Controllo automatico a 1 bit e funzione di protezione solare
– Posizionamento a 8 bit per altezza e lamelle
– Per il collegamento di pulsanti, interruttori, contatti finestra
– Valutazione integrata dei contatti finestra
– Comportamento di trasmissione regolabile degli oggetti su/giù (ai contatti di commutazione interni o agli attuatori del bus KNX)
– Tapparella e funzione tenda per il funzionamento con uno e due pulsanti
– Gli ingressi binari possono essere utilizzati come interfaccia/interfaccia pulsanti
– Dimensioni (L x A x P): 41 mm x 41 mm x 22 mm
– 3 anni di garanzia sul prodotto

Dati tecnici:
Numero di uscite: 2
Capacità di commutazione massima:
– Carico resistivo: 10A
– Carico capacitivo: 14uF a 10A
– Tensione: 230VAC
Corrente di spunto massima:
– 150A/150?s
– 50/600?s
Carico massimo:
– Incandescente lampade: 1500W
– HV – Lampade alogene: 1200W
– Lampade alogene BT: 500W – Lampade fluorescenti
non rifasate: 500W
– Lampade fluorescenti compensate in parallelo: 120W
– Numero max di alimentatori elettronici: 2
– Motori tappa
.

DettagliL'attuatore universale MDT con relè monostabile può essere utilizzato come attuatore interruttore a 2 vie o attuatore per veneziane a 1 via e può essere programmato individualmente tramite ETS. È possibile scegliere tra funzioni di commutazione, allarme, centrale e blocco, nonché ampie funzioni di calibrazione e posizionamento. La posizione esatta può essere raggiunta in modalità jog e possono essere impostati tempi di corsa separati per salita/discesa. L'attuatore universale MDT ha una pratica funzione di ventilazione e schermatura automatica/inseguimento lamelle con calcolo della posizione del sole. È inoltre possibile programmare funzioni automatiche e scene. Il funzionamento come attuatore di commutazione consente il controllo del riscaldamento con PWM da 0 a 100%. In caso di interruzione della tensione di rete, tutte le uscite vengono disattivate. In caso di interruzione o ripristino della tensione bus , le posizioni di commutazione dei relè possono essere programmate individualmente per ciascun canale. L'attuatore universale è previsto per l'installazione in scatole di commutazione. Il montaggio deve essere effettuato in locali interni asciutti. È necessario l'ETS per mettere in servizio e configurare l'attuatore per veneziane MDT. La banca dati dei prodotti è disponibile sul sito Web MDT all'indirizzo www.de/Downloads.html Caratteristiche del prodotto: - Attuatore a 2 vie / Attuatore a 1 via per veneziane - Regolazione del riscaldamento con PWM 0-100% - Oscuranti automatici/inseguimento delle lamelle con sole calcolo della posizione - Pratica funzione di ventilazione (finestra aperta/inclinata) - Funzioni tempo (ritardo on/off, funzione luci scale) - Collegamenti logici, 8 scenari per canale - Funzioni centrali e oggetti di blocco per funzionamento forzato - Tempi di corsa, pausa e passo liberamente regolabili - Funzione di controllo automatico e protezione solare a 1 bit - Posizionamento a 8 bit per altezza e lamelle - Per il collegamento di pulsanti, interruttori, contatti finestra - Valutazione integrata dei contatti finestra - Comportamento di trasmissione regolabile degli oggetti up/down (ai contatti di commutazione interni o agli attuatori del bus KNX) - Tapparella e funzione cieca per il funzionamento con uno e due pulsanti - Gli ingressi binari possono essere utilizzati come interfaccia/interfaccia pulsanti - Dimensioni (L x A x P): 41 mm x 41 mm x 22 mm - 3 anni di garanzia sul prodotto Dati tecnici: Numero di uscite: 2 Capacità di commutazione massima: - Carico resistivo: 10A - Carico capacitivo: 14uF a 10A - Tensione: 230VAC Corrente di spunto massima: - 150A/150µs - 50/600µs Carico massimo: - Incandescente lampade: 1500W - AT - Lampade alogene: 1200W - Lampade alogene BT: 500W - Lampade fluorescenti, non compensate: 500W - Lampade fluorescenti, compensate in parallelo: 120W - Numero max reattori elettronici: 2 - Motori tapparelle: 300W (non tre -fase motori) Numero di ingressi: 4 Tensione di contatto interna degli ingressi: 3,3VDC interno (non c'è isolamento galvanico tra la tensione di contatto e la tensione del bus KNX) Frequenza di commutazione meccanica: 1.000.000 Protezione: 10A Specifiche Interfaccia KNX: TP-256 con supporto long frame per ETS5 Database KNX disponibili: ETS 5 sezione cavo collegamento cavo - collegamento bus cavo e ingressi liberi da potenziale: 0,8mm Ø, conduttore rigido - cavo per uscite: 1,5mm² Tensione di alimentazione: bus KNX (con linee 230V in zona, le norme vigenti e le linee guida in linea devono essere rispettate le distanze.) Potenza assorbita bus KNX tip.: <0,3 W Temperatura ambiente: da 0 a + 45 gradi Celsius Classe di protezione: IP 20 Dimensioni (L x A x P): 41 mm x 41 mm x 22 mm
Documentazione tecnica
