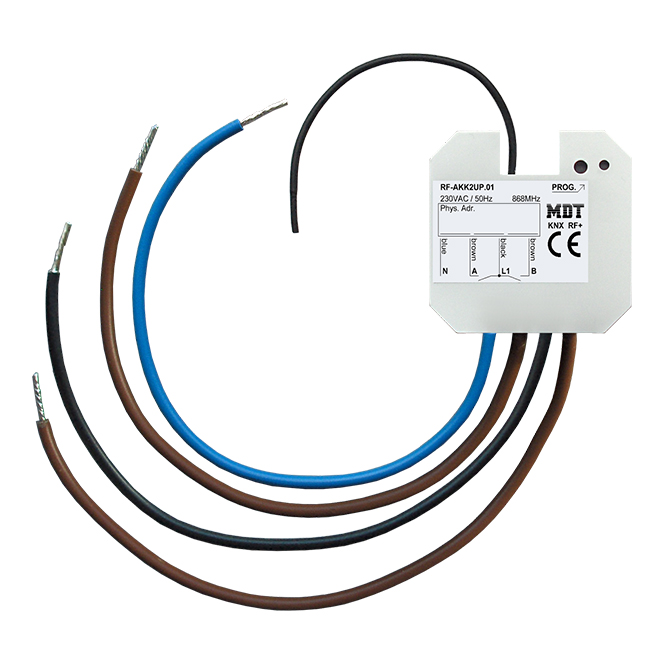

ATTUATORE RF 2 OUT KNX

Prezzo riservato ai clienti

ATTUATORE RF 2 OUT KNX

COD: MDT RF-AKK2UP.01 Categorie: , , , , , Tag:

Descrizione

Questo attuatore di commutazione radio MDT KNX RF + può commutare 2 utenze singolarmente l’una dall’altra e ricevere telegrammi KNX-EIB. Le uscite vengono commutate tramite un relè monostabile e possono essere programmate individualmente utilizzando l’ETS. È possibile scegliere tra funzioni di blocco, feedback di stato, funzioni di commutazione centralizzate e funzioni temporali complete, come ritardi di attivazione/disattivazione e funzioni di illuminazione scale. Hanno anche funzioni di scena disponibili. Questo attuatore di commutazione funziona nella modalità di sistema KNX RF + bidirezionale e può essere perfettamente installato in impianti esistenti senza cavo bus KNX. L’accoppiatore di linea wireless MDT KNX RF+ viene utilizzato per il collegamento al bus KNX. In caso di mancanza della tensione di rete tutte le uscite vengono spente e lo stato viene ripristinato al ritorno della tensione di rete.

Dettagli:
– Produzione a Engelskirchen, certificata secondo ISO 9001
– Nuovo protocollo KNX RF+ in modalità sistema
– Messa in servizio con ETS 5
– Funzionamento normalmente aperto e normalmente chiuso
– Funzioni temporali (ritardo on/off, funzione luci scale)
– Funzione feedback (attiva /passivo) per tutti i canali
– Collegamenti logici
– 8 scene per canale
– Funzioni centrali e oggetti di blocco per il funzionamento forzato
– Comportamento regolabile in caso di caduta/ritorno della tensione bus
– Installazione nel quadro elettrico
– Collegamento tramite accoppiatore di linea radio MDT KNX RF+
– Per ammodernamenti senza posa di cavi bus

Dati tecnici:

Numero di uscite: 2
Frequenza di trasmissione: 868,3 MHz (per funzionamento all’interno dell’UE)
Portata in campo libero: 150 m
Livello di uscita: 10 dBm
Sensibilità: >-105 dBm
Compatibilità: KNX RF S-Mode (con supporto ETS5)

Capacità di commutazione massima
carico resistivo: 10 A
capacitivo carico: 14 uF
Tensione: 230 V CA
Corrente di spunto massima: 80 A / 150 µs, 40 A / 600 µs Carico

massimo
Lampade a incandescenza: 1900 W
Lampade alogene AT: 800 W
Lampade alogene LV: 500 W
Lampade fluorescenti, non compensate: 500 W Lampade fluorescenti
, compensate in parallelo: 90 W
Numero massimo di reattori elettronici: 2 Protezione

meccanica dalla frequenza di commutazione : 10 A Database KNX disponibili: ETS 5

Tensione di alimentazione: 230 V AC / 50 Hz
Consumo energetico rete 230 V AC tipica: <0,3 W Temperatura ambiente: da 0 gradi Celsius a +45 gradi Celsius Grado di protezione: IP20 Dimensioni LxAxP: 41 x 41 x 24 mm .

DettagliQuesto attuatore di commutazione wireless MDT KNX RF + può commutare 2 consumatori individualmente l'uno dall'altro e riceve telegrammi KNX-EIB. Le uscite sono commutate tramite un relè monostabile e possono essere programmate individualmente tramite l'ETS. È possibile scegliere tra funzioni di disabilitazione, rapporti di stato, funzioni di commutazione centrali e funzioni temporali estese, ad esempio il ritardo di accensione/spegnimento e le funzioni luci scale. Hanno anche funzioni di scena disponibili. Questo attuatore di commutazione funziona nella modalità di sistema bidirezionale KNX RF + e può essere installato perfettamente per l'uso in installazioni esistenti senza cavo bus KNX. L'accoppiatore di linea radio MDT KNX RF + viene utilizzato per il collegamento al bus KNX. In caso di mancanza della tensione di rete tutte le uscite vengono spente e lo stato viene ripristinato al ritorno della tensione di rete. Dettagli: - Produzione a Engelskirchen, certificata secondo ISO 9001 - Nuovo protocollo KNX RF + in modalità sistema - Messa in servizio con ETS 5 - Funzionamento normalmente aperto e normalmente chiuso - Funzioni tempo ( ritardo accensione/spegnimento, funzione luci scale) - Funzione di retroazione (attiva/passiva) per tutti i canali - Collegamenti logici - 8 scenari per canale - Funzioni centrali e oggetti di blocco per operazione forzata - Comportamento regolabile in caso di caduta/ritorno della tensione bus - Installazione nel quadro elettrico - Collegamento tramite MDT Accoppiatore di linea radio KNX RF + - Per modernizzazione senza posa di cavi bus Dati tecnici: Numero di uscite: 2 Frequenza di trasmissione: 868,3 MHz (per il funzionamento all'interno dell'UE) Portata in campo libero: 150 m Livello di uscita: 10 dBm Sensibilità:> -105 dBm Compatibilità: KNX RF S-Mode (con supporto ETS5) Massima capacità di commutazione Carico resistivo: 10 A Carico capacitivo: 14 uF Tensione : 230VAC Corrente di spunto massima: 80A / 150µs, 40A / 600µs Carico massimo lampade ad incandescenza: 1900W lampade alogene HV: 800W lampade alogene BT: lampade fluorescenti da 500W , non compensate: lampade fluorescenti da 500W , compensate in parallelo: 90W Max. Numero di alimentatori elettronici : 2 Frequenza di commutazione meccanica Fusibile : 10A Database KNX disponibili: ETS 5 Tensione di alimentazione: 230VAC / 50Hz Potenza assorbita dalla rete 230VAC typ.: <0.3W Temperatura ambiente: da 0 gradi Celsius a +45 gradi Celsius Grado di protezione: IP20 Dimensioni LxAxP: 41 x 41 x 24 mm
Documentazione tecnica
