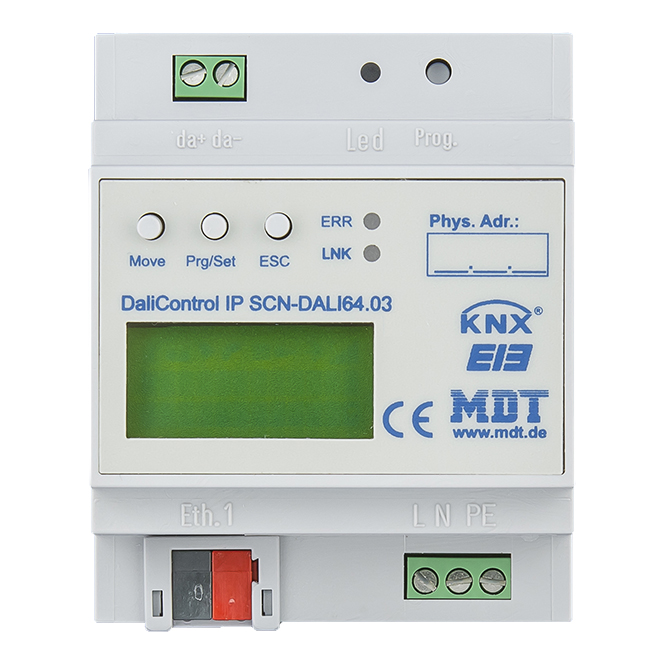

64 OUT DALI

COD: MDT SCN-DALI64.03 Categorie: , ,

Descrizione

ATTUATORE 64 OUT DALI

DettagliIl gateway IP MDT DaliControl riceve KNX / EIB telegrammi e permesso Oltre al controllo tradizionale di 16 gruppi DALI ed il controllo individuale di fino a 64 reattori elettronici. Non appena i reattori in un gruppo sono assegnati, non stare più per il controllo individuale disponibile. Un gruppo di assegnazione può essere fatta solo a un massimo di un gruppo DALI. assegnazioni più gruppi non sono supportati da livello DaliControl IP Gateway DALI, ma devono essere effettuate come richiesto dalla cessione degli oggetti di comunicazione KNX. L'alimentazione prevista per un massimo di 64 reattori collegati avviene direttamente dal gateway IP DaliControl. Un ulteriore alimentatore DALI non richiesto e non è permesso. Per la visualizzazione delle informazioni di stato e di errore viene anche fornito su entrambi zavorra che a livello livello di gruppo e il gateway, molti oggetti di comunicazione. Oltre a controllare tutti i tipi di dispositivi di funzionamento standard, il gateway IP DaliControl permette anche il funzionamento di Einzelbatterienotleuchten (EN 62.386-202). In Einzelbatterienotleuchten distinzione tra i dispositivi con ECG commutabili (solitamente luci di emergenza con EVG) e dispositivi con ECG non commutabile (convertitore), che di solito vengono utilizzati in combinazione con un altro ECG normale (2 ballast per lampada). Con i tipi differenti ECG DaliControl IP del gateway può anche essere operativo misto all'interno di un segmento DALI. Notleuchtensysteme con batteria centrale sono supportati. Un modulo scena vasta programmazione scena fino a 16 scene di gruppi e reattori elettronici individuali, e un modulo effetto per sistemi di controllo sequenziali ed effetti di luce sono disponibili nello strumento anche. La messa in servizio e la configurazione, così come l'assegnazione di gruppo del gateway IP MDT DaliControl utilizzando i pulsanti di controllo sul dispositivo o tramite il web server integrato. La rapida identificazione e la classificazione dei segmenti DALI connessi possono essere apportate al bus KNX quindi nessun collegamento. Il collegamento alla rete tramite una presa RJ45 standard. Il gateway IP DaliControl MDT è progettato per l'installazione fissa su una guida DIN nella distribuzione. L'installazione deve avvenire in ambienti asciutti. Per la messa e configurare il gateway IP DaliControl MDT, è necessario l'ETS. Descrizione del prodotto: - Supporto verschiedenster DALI zavorra (DT6 / DT8) - controllo individuale di un massimo di 64 ECG / 16 gruppi DALI - controllo del colore HSV innovativo, RGB, RGBW e colore XY a Dali DT8 standard (16 gruppi DALI) - Tunable White, regolatore di temperatura di colore (16 gruppi DALI) - modulo di controllo del colore integrato di controllo dipendente dal tempo - modalità di funzionamento normale, funzionamento continuo, modalità notturna, funzionamento scale e modalità panico - funzionamento manuale per tutti i 16 gruppi - 16 scene con singoli Andimmzeiten - modalità di risparmio di spegnere i reattori elettronici nei gruppi DALI (via supplementare azionatore di commutazione KNX energia) - assegnazione di gruppo semplice direttamente sul display - Dali messa in possibile tramite pulsanti del browser web o di controllo sul dispositivo senza KNX - Rilevamento degli errori di guasti lampade e reattori elettronici difettosi - EVG scambio rapido - gratis DCA app per la messa in servizio del sistema di bus DALI Dati tecnici: Uscite: - Numero di gruppi: 16 - Numero di ECG : 64 - massima tensione Dali: 16-20VDC - Max Dali 250mA corrente interfaccia specifica KNX: TP-256 telaio con supporto lungo per ETS5 database disponibili KNX: ETS5 cavo sezione max :. - morsetti a vite: 0,5 - 4.0mm² solido 0, 5 - 2,5 mm² filamento - terminal bus KNX: 0.8 mm Ø, conduttore solido Tensione di alimentazione: 230V / 50Hz rete elettrica 230VAC tip. <7W temperatura ambiente: 0 ° C a + 45 ° C Protezione: IP20 dimensioni REG (moduli): 4HP
Documentazione tecnica
