Descrizione

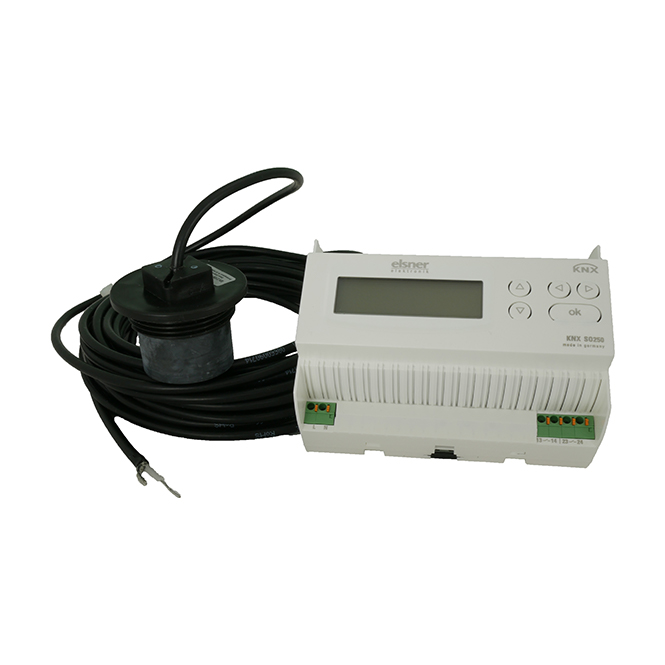

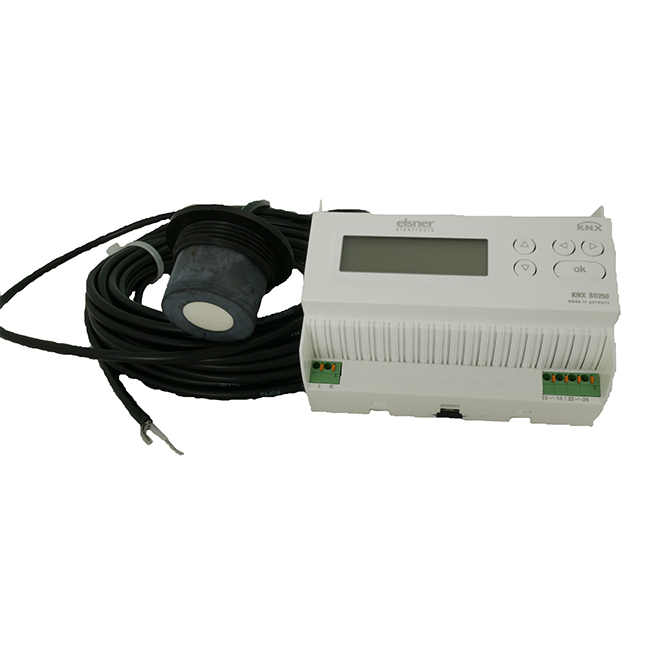

La sonda ad ultrasuoni KNX SO250 viene utilizzata per la misurazione del livello di riempimento di liquidi nei serbatoi o per la misurazione della distanza. Oltre ai campi di applicazione come cisterne per l’acqua piovana o serbatoi per carburante, è possibile monitorare anche stagni o pozzi per pesci o la distanza di parcheggio dei camion.
Il display indica direttamente la distanza/il livello di riempimento. La tastiera integrata viene utilizzata per la selezione delle dimensioni del serbatoio e l’impostazione di due uscite di commutazione relè. Quando i relè vengono commutati può essere emesso un ulteriore allarme acustico.
Il software KNX Il software ETS consente la parametrizzazione individuale di tutte le funzioni bus del KNX SO250 . Sono disponibili cinque uscite di commutazione con valori di soglia regolabili.
– Misurazione della distanza
– Misura del livello di riempimento in serbatoi sferici, rettangolari e cilindrici. Diversi serbatoi simili alla batteria
– Impostazione delle funzioni bus tramite il software KNX ETS
– 5 uscite di commutazione con valori di soglia regolabili (i valori di soglia possono essere impostati tramite parametro o tramite oggetti di comunicazione)
KNX SO250:
– 2 relè , impostazione con display e tastiera integrati
Modelli:
N° 70151 KNX SO250, con 2 uscite relè
N° 70153 KNX SO250 base
.
DettagliLa sonda ad ultrasuoni KNX SO250 viene utilizzata per misurare il livello di riempimento dei liquidi nei serbatoi e per la misurazione della distanza. Oltre alle aree di applicazione come serbatoi di stoccaggio dell'acqua piovana o serbatoi di olio combustibile, z. B. laghetto per pesci o fontana o la distanza di parcheggio dei camion possono essere monitorati.
La distanza / livello può essere letto direttamente sul display del dispositivo di uscita. La geometria del serbatoio e due uscite di commutazione relè possono essere impostate tramite la tastiera integrata. Un segnale di allarme acustico può anche essere emesso quando i relè sono commutati. Grado Le funzioni del bus del KNX SO250 possono essere impostate separatamente usando il software KNX ETS. Esistono cinque uscite di commutazione con valori limite regolabili.
Funzioni e funzionamento:
misurazione della distanza
Misura di livello in serbatoi sferici, rettangolari e cilindrici. Diversi serbatoi dello stesso tipo di una batteria
Impostazione dei due relè tramite display e tastiera integrati
Impostazione delle funzioni del bus tramite il software ETS KNX. 5 uscite di commutazione con valori limite regolabili (i valori limite possono essere impostati tramite parametri o tramite oggetti di comunicazione)
Dati tecnici:
Dispositivo di valutazione:
Custodia: plastica
Colore: bianco
Installazione: installazione in fila su guida DIN
Classe di protezione : IP 20
Dimensioni: circa 123 x 89 x 61 (L x A x D, mm), 7 HP
Peso: circa 345 g
Temperatura ambiente: funzionamento -5… + 45 gradi C, conservazione -25… + 70 gradi C
Umidità dell'aria: max. 95% di umidità relativa, evitare la condensa
Tensione di esercizio: 230 V CA, 50 Hz
Potenza assorbita: max. 4
uscite W : dati KNX
2 relè, contatti NA liberi da potenziale, max. 250 V CA / 7 A
Uscita dati: connettore bus KNX +/- Oggetti di
comunicazione: 57
Sonda ad ultrasuoni:
Alloggiamento: plastica
Colore: nero Resistenza
supporto: acqua, olio per riscaldamento
Dimensioni: diametro complessivo circa 60 mm
Altezza totale testa circa 45 mm
filettatura 1½ pollici
Cavo di collegamento: cavo coassiale RG 58, lunghezza 10 m
Peso totale: circa 400 g
Temperatura ambiente: + 0… +40 gradi C Campo di
misura: 12… 250 cm
Fornitura:
dispositivo di valutazione con display e tastiera
sonda ad ultrasuoni
Scheda tecnica con istruzioni di installazione (tedesco). Scheda
tecnica Inglese su richiesta File di prodotto VD2 (tedesco, inglese, spagnolo) da scaricare
Accessori:
manuale con descrizione dell'impostazione dei parametri (tedesco) da scaricare. L'edizione stampata può essere ordinata a
